iFlight Model製 3軸ブラシレス  ジンバル DSLR用

DSLR(デジタル一眼レフカメラ)

歩きながらの撮影や、階段を駆け上る等のスピード感溢れる撮影を、3個の強力ブラシレスモーターで、3軸の動きを常にコントロールする動画撮影用補助装置です。



カメラ重量1.2Kg〜3Kg ニコン、キャノン等の一眼レフ使用でもトルク負けを起こさない強力モーターを使用した最強な組立ジンバルセット。

モーターは、開口部を少なくしゴミやホコリを入りにくくする為に、シールドタイプになりました。



本製品の設定は、パソコンにソフトをインストールし、設定はソフトから行いますので、ご自分でパソコンの操作が出来る人専用です。(パソコン操作は、当社ではサポート出来ません。)



注:モーター、カーボンパイプ等の周囲に、小さい擦りキズが有る場合も有りますので、ご了承ください。

部品数確認のため、仮組をして有ります。使用する前に、各ネジの増し締めを行ってください。





iFlight Model製



品  名:「G25  3 axis Brushless Gimbal」

フレーム:アルミ、カーボンパイプを使用した軽量タイプ

モーター:GBM8108-90T X 1個

モーター:GBM5208-200T X 2個

BGC :32bit AlexMos Brsuless Gimbal Contoroller

スタンド:バランス調整や、保管用のカーボンパイプ製スタンドが付属

電  池:テスト用3セルのリポが付属

ケーブル:充電器と、バッテリーの間に使用するケーブルが付属

     リポの充電器は、付属しておりません。

直  販:105,800円  74,000円  在庫:有り



仕様:

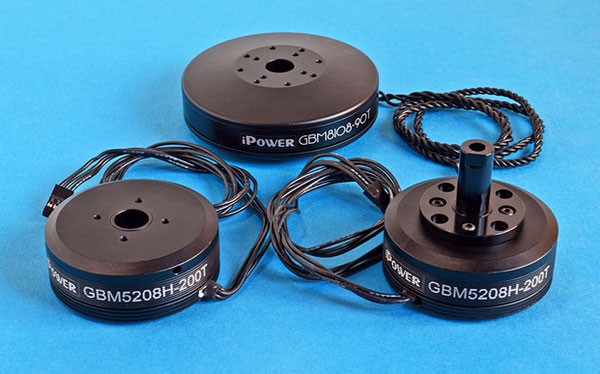

「iPower GBM8108-90T」:

厚 み:26.6mm

外 径:86.8mm

重 量:218g

トルク:6Kg/cm



「iPower GBM5208-200T」:

厚 み:26mm

外 径:63mm

重 量:179g

トルク:5Kg/cm



「32bit AlexMos Brsuless Gimbal Contoroller」:

サイズ:50X50mm





32-bit MCUコントローラーの主な機能:

3軸の安定性を効率よく計算する機能があります。

カメラのコントロールは、付属のジョイステックで出来ます。

操作のいろいろ異なったモードに対して、幾つかの切替が出来ます。

PWM, Sum-PPM, Spektrum及び、S-bus等の、各種RCプロトコルを、サポートします。

バッテリーの電圧を監視出来ます。(出力が5V以下になるとブザーが鳴ります)

信号コントロール用の入力数が、多くなっています。

3ッの予備入出力/インプット/アウトプット/AUX1-AUX3があります。

1Aの外部装置を5Vの電源線に付ける事が出来ます。

ブルートゥースモジュール(オプション)を、繋ぐVARTソケットがあります。

逆接、オーバーヒート、オーバーカレントに対して保護機能があります。

パソコン接続用の、USBコネクターがあります。

ファームウェアアップグレードは、USBから行います。

Windows/OS X/Linux等で、設定を管理するためのグラフィカルユーザーインターフェースを繋ぐことが出来ます。

専用のAPIを使用してシリアルプロトコルで、コントロール出来ます。

傾き具合を計算する方法が改良されて、より効率的に行います。



設定に関する情報:

http://www.basecamelectronics.com/simplebgc32bit/

http://www.basecamelectronics.com/downloads/32bit/

http://www.basecamelectronics.com/co...how/?newsid=69

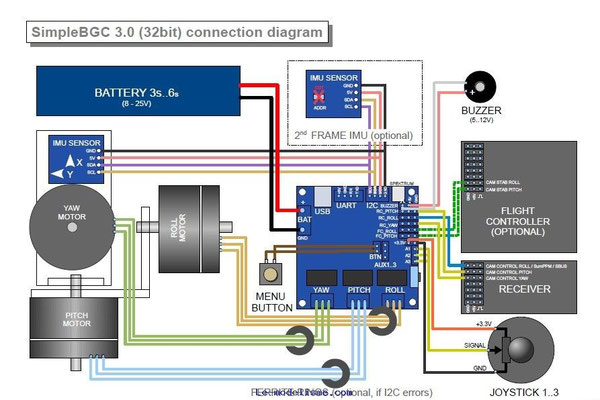

配線及び、接続は、以下の資料を参照してください。

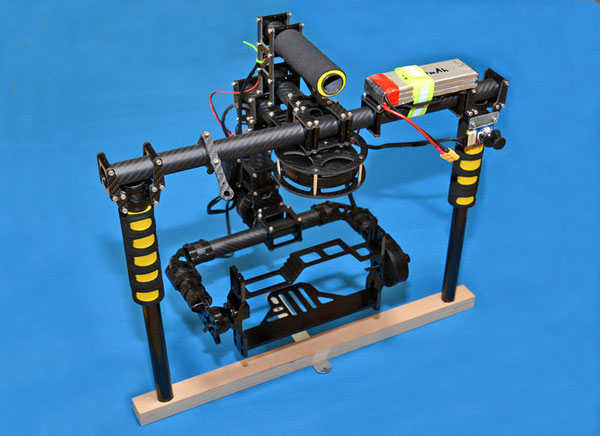

下の写真は使用例で、本キットには、ディスプレー、デジタルカメラは付属しておりません。
